Конструкция вакуумной печи для пайки

---

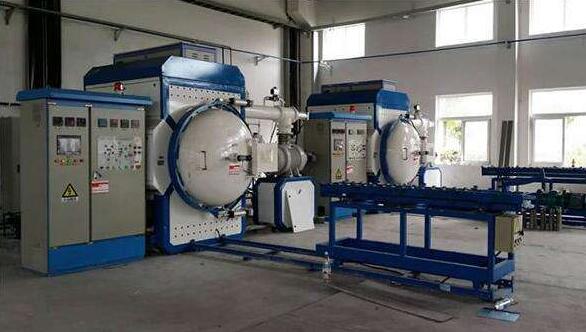

Основная конструкция вакуумной паяльной печи – горизонтальная и однокамерная нагревательная структура. Он состоит из корпуса печи, камеры нагрева, вакуумной системы, системы воздушного охлаждения, системы загрузки воздуха, системы парциального давления, системы водяного охлаждения и электрической системы управления.

Основной корпус вакуумной печи

Основной корпус вакуумной печи состоит из корпуса печи и нагревательной камеры. Оболочка корпуса печи, дверца печи и крышка двигателя сварены двухслойным цилиндром, двойная эллиптическая головка и фланец воздухонепроницаемым сварным швом. Двухслойный цилиндр представляет собой канал, а внутренняя охлаждающая вода находится внутри. Стопорное кольцо блокировки структура принимается для крышки печи. Нагревательная камера выполнена в виде цилиндра и состоит из рамы и графитового войлока.

Система нагрева

Система отопления включает в себя источник электропитания, систему контроля температуры и нагревательный элемент. Магнитный регулятор используется в источнике питания отопления, регулирование напряжения контролируется возбуждением постоянного тока, а автоматическое управление с обратной связью осуществляется в соответствии с различными управляющими сигналами. Источник питания постоянного тока управляется двунаправленным тиристором. Прибор контроля температуры с функцией самонастройки, температура внутри термопары печи будет преобразована в электрические сигналы, температура, определяемая по текущему значению, и заданное значение разности, после работы ПИД в качестве выходных сигналов, управлять двунаправленным тиристором угол проводимости, средняя мощность нагрева нагревательного элемента, чтобы эффективно контролировать температуру, фаза соответствует заданной кривой нагрева. Нагревательные элементы представляют собой 18 графитовых трубок, которые равномерно распределены по окружности горячей зоны треугольным соединением, чтобы обеспечить хорошую однородность температуры печи. Нагревательный элемент соединен с внешним соединением через 3 электрода водяного охлаждения.vacuum system

Основным насосом является диффузионный насос типа KT-500, передним насосом – корневой насос ZJ-600 и механический насос 2X-70. Они оснащены клапаном высокого вакуума, главным дорожным клапаном, перепускным клапаном и электромагнитным перепадом давления, который связан с механическим насосом. Механический насос представляет собой грубое вакуумное устройство, механический насос после ряда корневых насосов, корневых насосов с высокой скоростью откачки, поэтому вакуумная насосная система до более высокой степени вакуума; но только в насосной системе давления, чтобы позволить входному давлению корня насоса, корни насоса начали работать, в противном случае это будет связано с перегрузкой, перегревом и повреждением. Диффузионный насос – это устройство с высоким вакуумом. Он диффундирует молекулы газа в вакуумной системе в высокоскоростную паровую струю и выпускает воздух из переднего насоса в воздух, чтобы завершить действие насоса.

Система воздушного охлаждения

В задней части корпуса вакуумной печи, оснащенной 1 комплектом трехфазного асинхронного двигателя, понизьте температуру газа с помощью теплообменника после купола, воздухозаборника и рабочего колеса через горячий отсек в рабочей зоне в печи, а затем возвратите к реализации циркулярного охлаждения радиатора.

Система водяного охлаждения

Система водяного охлаждения состоит из нержавеющей стали запорного клапана, впускного отверстия для воды, дренажной коробки, гидравлического датчика электрического контакта давления и так далее. Впускной патрубок снабжен шаровым краном из нержавеющей стали диаметром 63,5 мм (2,5 дюйма), а выпускной патрубок снабжен фланцем диаметром 101,6 мм (4 дюйма), который необходимо подключать только к системе циркуляции воды пользователя.

Система парциального давления

Система парциального давления состоит из электромагнитного вакуумного зарядного клапана и регулируемого игольчатого клапана. В процессе медной пайки может быть заправлен азот или аргон высокой чистоты, когда требуется контроль парциального давления, а диапазон парциального давления контролируется на уровне 5 ~ 500 Па.

Инфляционная система

Пневматическая система состоит из большого диаметра пневматического запорного клапана, газовый сбора и слива, клапан вакуумного датчика электрического контактного давления и т.д.
