Механическая конструкция и обслуживание вакуумной печи

---

Вакуумная печь для закалки в масле представляет собой многоцелевое оборудование для вакуумной термообработки, которое широко используется для вакуумной закалки в масле штамповой стали, инструментальной стали, легированной конструкционной стали, зубчатой ​​стали, заготовок из цементированного карбида, а также может использоваться для обработки быстрорежущей стали. , высоколегированные штамповые стали, жаропрочные сплавы. Закалка газом вакуумного давления. Он имеет характеристики отсутствия окисления, обезуглероживания, дегазации, обезжиривания и небольшой деформации. При работе вакуумной печи требуется большое количество механических конструкций для выполнения таких операций, как подача, транспортировка и закалка заготовок. В реальном производстве эти детали часто сталкиваются с суровыми условиями эксплуатации, и при длительном использовании могут возникать различные механические неисправности, что влияет на производство вакуумных печей, поэтому необходимы соответствующие знания.

На примере большой двухкамерной вакуумной масляной закалочной печи кратко представлены состав и принцип работы вакуумной закалочной печи. Оборудование состоит из основного двигателя вакуумной печи, нагревательной камеры и нагревательных элементов, вакуумной изоляционной двери, механизма подачи и регенерации, механизма тушения масла, гидравлической (пневматической) системы, вакуумной системы, системы подачи воздуха, системы водяного охлаждения, электрической системы управления. -печный транспорт и др. состав. Структура вакуумной закалочной печи в основном такая же.Для некоторых небольших моделей из-за небольшого веса заготовки передача заготовки будет приводиться в движение более экономичным и практичным двигателем, поэтому нет необходимости в специальном гидравлическая (пневматическая) система.

Процесс работы оборудования выглядит следующим образом:

Заготовка и материальная рама помещаются на тележку внешней тележки с помощью вилочного погрузчика, дверца печи открывается, и тележка с заготовками входит в холодильную камеру через направляющую. Затем запустите вакуумную установку для вакуумирования корпуса печи. Когда степень вакуума в горячей и холодной камерах сбалансируется, откройте дверь вакуумной изоляции, запустите гидравлическую систему, втолкните тележку для заготовок в горячую камеру, тележка для заготовок медленно опустится, плавно поместите раму материала на стол для материала нагревательной камеры. , а тележка с заготовками возвращается в холодильную камеру, а вакуум отключается.Двери утепленные. После этого в горячей камере непрерывно откачивают вакуум до рабочей степени вакуума и начинают нагрев. После нагрева откройте теплоизоляционную дверь, тележка для заготовок входит в горячую камеру в нижнем положении, передает заготовку на тележку, а затем возвращается в холодную камеру. После закрытия теплоизоляционной дверцы тележка с заготовками опускается в масляный бак для закалки.По истечении времени закалки в масле тележка с заготовками поднимается. Наконец, откройте клапан выпуска воздуха в холодильной камере, чтобы выпустить воздух из холодильной камеры, откройте дверцу печи, и грузовик с материалами вывезет заготовки из печи наружу.

В процессе работы вакуумной печи питатель многократно транспортирует заготовку, а гидравлическая система (пневматическая система) отвечает за привод питателя и других компонентов для выполнения различных транспортных операций. При длительном использовании неизбежно столкновение с отказом механической конструкции.Ниже приводится анализ и устранение отказа механической конструкции:

1.Гидравлический (пневматический) механизм заграждения

Размер и качество заготовок, обрабатываемых большими вакуумными закалочными печами, относительно велики.Перемещение заготовок обычно осуществляется с помощью гидравлических систем.Гидравлические отказы и общие отказы оборудования и методы обработки, как правило, одинаковы. Обычно выделяют 3 основных фактора: загрязнение, перегрев и поступающий воздух. Его можно устранить, выполнив следующие действия: (1) Уберите старое масло; (2) Очистите или замените фильтрующий элемент и сетку масляного фильтра; (3) Очистите масляный резервуар и воздухоотводчик (4) Демонтируйте все основные сборочные детали и используйте дизельное топливо для очистки всех деталей. (5) Соберите промытые детали и затяните каждый болт и винт в соответствии с указанным крутящим моментом; (6) Запустите гидравлическую систему всухую и прокачайте ее 3 или 4 раза, чтобы выпустить воздух; (7) Слейте добавленное масло. После слива масла снова очистите фильтр и сетку фильтра; (8) Повторно залейте в систему новое масло марки, рекомендованной заводом-изготовителем, в соответствии с указанным количеством; при необходимости, после первой работы снова очистите фильтр 48 часов.

Обратите внимание, чтобы тщательно найти место утечки гидравлической системы, и используйте метод замены уплотнения или сварки, чтобы предотвратить загрязнение вакуумной печи, вызванное утечкой гидравлического масла. Во избежание загрязнения в некоторых вакуумных печах вместо гидравлических систем используются пневматические системы, которые легче устранять.

2.Поиск и устранение неисправностей рабочего механизма заготовки.

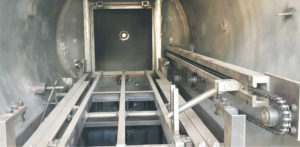

Для большой двухкамерной вакуумной масляной закалочной печи механизм перемещения заготовки представляет собой сложность в ее проектировании и изготовлении.Он эквивалентен конструкции консольной балки, а такие движения, как подъем и опускание, продвижение и отход, должны быть точными и надежными. завершенный. Его общие отказы и опасности в основном включают следующие два аспекта:

1) Подъем и падение и вперед и назад не на месте

Если оператор не остановит машину вовремя для проверки, это приведет к серьезным последствиям, таким как удар вилочного погрузчика и заготовки о нагревательный элемент или рабочий стол. Часто это происходит из-за того, что ход гидравлического цилиндра на месте, но из-за деформации тележки заготовки переключатель хода выходит из строя. В это время необходимо отремонтировать и отрегулировать рабочий механизм заготовки и повторить тест после исправления, чтобы он работал нормально.

2) Тележка для заготовок застряла в печи и не может двигаться

Обычно это проблема с колесами и гусеницами тележки, так как тележка с заготовками часто находится близко к камере нагрева, под действием высокой температуры колеса и подшипники отвалятся, а упавшие колеса застрянут в гусеница; кроме того, из-за длительной работы сама гусеница будет производить относительно большую деформацию и износ. Ввиду такого рода поломки необходимо доработать гусеницу и увеличить диаметр колеса, иначе зазор будет слишком большим, что вызовет большой прогиб вилки и повлияет на взлет и посадку заготовки. .

Помимо освоения соответствующей стратегии технического обслуживания, покупка качественного оборудования также является первым шагом к предотвращению различных поломок. Вакуумная печь для термообработки серии VOGQ, производимая SIMUWU, гарантирует отсутствие многих препятствий в производственном процессе благодаря хорошей конструкции. SIMUWU специализируется на производстве вакуумных печей, имеет более десяти лет соответствующего опыта и имеет хорошую репутацию в области производства вакуумных печей. Ассортимент продукции включает в себя вакуумные печи для воздушной закалки, вакуумные печи для закалки в масле, вакуумные печи для пайки и т.д., которые широко продаются в развитых и развивающихся странах.
