Керосиновая парофазовая сушильная установка
Керосиновая парофазовая сушильная установка Введение
Установка для сушки паровой фазы керосина серии GH-KP в основном используется для 110KV и выше больших высоковольтных трансформаторов EHV и сушки трансформатора.
Принцип работы сушильной установки на основе керосиновой фазы
Использование керосина характеристик проницаемости, в вакуумной среде, использование керосина пара для нагрева детали, подлежащая сушке, пары керосина могут проникать глубоко в тело, выпустить керосин в жидкое тепло, но также может рыскать тело, конденсация керосин через трубу собирает и обрабатывает, чтобы отделить содержащуюся влагу и примесь, которые могут быть повторно использованы, пока продукт не будет полностью высушен.
Керамическая парофазовая сушильная установка
Как большой, высоковольтный трансформатор силового громоздкая, толщина изоляции и более плотная, с другим оборудованием, чтобы быть сухим способ, много времени и трудно соответствовать требованиям проекта. Фаза паров керосина является использование проницаемости керосина очень сильно, использование соответствующей технологии, керосин пар для нагрева тела сушилки, а не только эффект сушки хорошо, но мало время. Тем не менее, керосин является горючим материалом, керосин пара является более опасной, поэтому операция должна быть строго в соответствии с требования к процессу для предотвращения несчастных случаев, наше оборудование также установить методы сигнализации и утилизацию.
Процесс сушки в паровой фазе керосина
1, этап подготовки
2, фаза нагрева
3, шаг вниз
4, фаза высокого вакуума

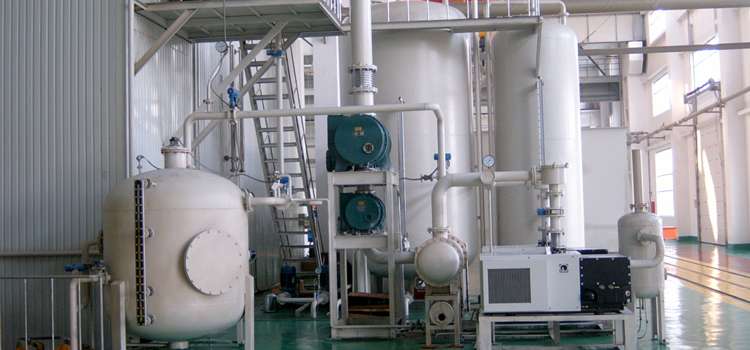

Структура сушильной установки паровой фазы керосина
1, Вакуумная сушильная камера: Оборудование для прямоугольной камеры, дверца камеры для гидравлической блокировки электрических дверей, отопительных и изоляционных труб, расположенных внутри камеры. Водопад внутри камеры представляет собой испаритель для испарения керосина. Конфигурационная тележка для Трансформатор выходит из камеры, чтобы облегчить общее погружение в резервуар под землей, чтобы обеспечить слежение за троллейбусом и уровнем земли. Пользователи также могут настроить воздушную подушку.
2, Система тележки: тележка для загрузки и приводное устройство, две части, тележка для работы на низкой скорости. Приводное устройство используется для вытаскивания тележки из камеры. Если вы настраиваете воздушную подушку, вы не заслуживаете транспортного средства, Дверная заслонка дверцы резервуара.
3, Вакуумная система: В соответствии с требованиями конфигурации двух или трех вакуумных насосов система оснащена конденсатором для конденсации смеси керосина и водяного пара для предотвращения вакуумного насоса и загрязнения атмосферы.
4, Система отопления: Общее использование теплопроводности масла в качестве теплоносителя, с масляным нагревателем электрического нагревателя и принудительной циркуляцией высокотемпературного насоса, часть выхлопной трубы через вакуумную камеру для нагрева и изоляции вакуумной камеры, Часть доступа к испарителю внутри камеры, используемая для генерирования паров керосина. Регулятор температуры системы, с использованием ПИД-регулятора, точность регулирования температуры может достигать 1 ° С. Система также может использовать паровой нагреватель и пневматический клапан для регулирования диафрагмы.
5, Конденсационная система: Основной конденсатор, камера сбора конденсата и установка для утилизации отработанного тепла, в основном для конденсации пара и пара каросин и восстановления водяного пара. Система может измерять количество воды в продукте.
6. Система выпаривания керосина: керосин фильтруется через блок фильтров керосина, который преобразуется из жидкой в газообразную форму каскадным испарителем, расположенным в вакуумной камере. Система дистилляции обрабатывает отработанный керосин для повторного использования.
7, система хранения и транспортировки керосина. В соображениях безопасности керосин, используемый в оборудовании, размещенном на расстоянии от места расположения устройства, работает через доставку взрывозащищенного насоса к устройству.
8, Система сжатого воздуха: источник сжатого воздуха, блок кондиционирования воздуха, регулирующий клапан, система обнаружения давления и т. Д. Для системного регулирующего клапана.
9. Система охлаждения воды: в основном используется для охлаждения некоторых вакуумных насосов и конденсаторов. Конфигурация промышленных холодильников, система определения давления воды.
10. Гидравлическая система: для блокировки дверцы камеры, а также для осуществления дверцы камеры вверх дном. Воздушный подушечный автомобиль используется для открытия моста лоскута.
Система управления: используется для управления всей системой. Существует два вида режимов управления, ПЛК и ПЛК + ПК, которые являются всеми режимами автоматического управления. Управление ПЛК + ПК более удобно. С изменением параметров процесса, а также эффективными параметрами в реальном времени, чтобы облегчить дальнейшие запросы. С помощью устройств с ПК-контроллерами также можно устанавливать разные уровни полномочий для разных уровней работы, а не только эффективную защиту данных процесса, но также эффективно предотвращать В случаях с качеством и безопасностью система может также настроить модуль удаленного мониторинга для легкого управления и обнаружения неисправностей.
Из-за большой площади сушки на паровой фазе керосина все ее характеристики основаны на требованиях заказчика. В основном в зависимости от оборудования мощность выпаривания керосина до степени, как правило, имеет следующие характеристики: 200 кВт 250 кВт 300 кВт 400 кВт 450 кВт 500 кВт, если особые требования могут Будьте настроены:
Спецификация для выбора
capacity
precision
vacuum
