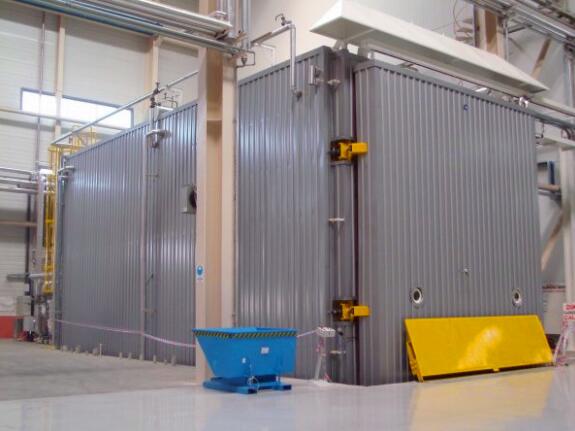

Вакуумная сушильная установка с изменением давления
Введение
Серия вакуумных сушилок с переменным давлением GH-PC в настоящее время используется в силовых трансформаторах напряжением 220 кВ и 110 кВ и ниже. Трансформаторы 500 кВ и ниже и другое силовое оборудование с бумажной изоляцией идеально подходят для сушильного оборудования.По сравнению с традиционной сушилкой с циркуляцией горячего воздуха обычная вакуумная сушка и низкочастотное сушильное оборудование сокращают время обработки примерно на 1/3 и потребление энергии на 30%. 50%, после обработки минимальное содержание воды в изоляционном материале может достигать 5 частей на миллион. Его инвестиции в оборудование составляют всего 25% -45% оборудования для сушки паров керосина. Производители трансформаторов являются предпочтительным сушильным оборудованием.
Принцип действия
Путем вакуумирования давление насыщенного пара воды в среде, в которой находится изоляция змеевика, повышается, что облегчает испарение с изоляционной бумаги. В течение этого времени он непрерывно нагревается, обеспечивая энергию испарения воды, облегчая слив воды.
Характеристики
Обычный нагрев и сушка идут от поверхности и постепенно к внутренней изоляции. Поскольку поверхность высыхает слишком быстро, это приводит к усадке капиллярной трубки наружной изолирующей бумаги, затрудняя испарение внутренней влаги, продлевая время высыхания. Метод с изменением давления в процессе сушки заключается в прерывистом выпуске, что делает испарение водяного пара и горячего воздуха вместе в тепловом цикле бака, потому что удельная теплоемкость воды намного больше, чем у воздуха, поэтому скорость нагрева и диффузия водяного пара Разница температур внутри и снаружи изоляционного материала относительно невелика. Кроме того, из-за общего нагрева, чтобы сократить время сушки, стремление установить температуру нагрева очень высока, что позволяет легко сделать изоляционную бумагу на поверхности катушки охрупчивание, проблемы с качеством продукта. Изменяется давление в способе сушки оборудования, температура источника тепла не превышает 115-120 ° C, контролируют температуру ядра менее 80 ℃, поэтому высушенный продукт не может иметь вышеуказанных проблем. Из-за этого преимущества сушильная установка с измененным давлением также может быть использована для пластиковых деталей и других жаропрочных изделий сухой обработки.
Метод сушки
1.Фаза предварительного нагрева
2.Повышение давления и фаза обезвоживания (фаза сушки)
3.Конечная фаза сушки
4.Определение конечной точки
Стркутура
1 Вакуумная сушильная камера: в соответствии с использованием точек, разделенных на два вида круглых и прямоугольных, круглых ручных замков с ручным открыванием двери, двери с электрическим открытием гидравлического запирания, подогреваемые трубы расположены в баке. Конфигурация тележки, для трансформатора вне камеры, чтобы облегчить общее погружение камеры под землю, чтобы обеспечить след тележки и уровень земли. Пользователи также могут настроить автомобиль на воздушной подушке.
2.Система тележек: тележка для загрузки и приводное устройство из двух частей, тележка для работы на низкой скорости, вспомогательная и автоматическая два вида. Власть автоматической тележки имеет использование мастерской и вождения автомобиля с двумя формами.
3.Вакуумная система: в соответствии с требованиями конфигурации двух или трех вакуумных насосов, чтобы предотвратить попадание водяного пара на коррозийный насос, система оснащена конденсатором.
4.Система отопления: общее использование теплопроводности масла в качестве теплоносителя, с электрическим нагревателем нагрева масла и принудительной циркуляцией высокотемпературного насоса, через тепло выхлопной трубы вакуумного бака. Конфигурация системы контроля температуры, с использованием PID-регулятора, точность контроля температуры может достигать 1 ° C. В системе также могут использоваться паровой нагрев и пневматический мембранный регулирующий клапан.
4.Система конденсации: в основном используется для конденсации влаги, испаряемой с высушенного предмета, для эффективной защиты вакуумного насоса. В общем небольшом оборудовании используется водяное охлаждение и большое оборудование, а также промышленные чиллеры.
5.Пневматическая система: источник сжатого воздуха, регулирующий клапан, система определения давления и другие компоненты для вакуума, клапан управления материалом.
6.Система охлаждающей воды: в основном используется для охлаждения некоторых вакуумных насосов и конденсаторов. В настоящее время наша компания разработала литейную установку, которая не требует охлаждающей воды.
7.Гидравлическая система: для запирания дверей прямоугольной камеры, а также для двери бака до реализации. Воздушная подушка используется для открывания откидного моста.
8.Система управления: используется для управления всей системой. Существует два вида режимов управления, PLC и PLC + PC, которые являются автоматическими режимами управления. Управление PLC + PC более удобно. Он может не только удобно изменять параметры процесса, но и записывать параметры в реальном времени, чтобы облегчить дальнейшие запросы. Устройства с управлением с ПК также могут устанавливать разные уровни полномочий для разных уровней работы, что не только эффективно защищает данные процесса, но и предотвращает качество и безопасность метода.
Спецификация
1.Круглая камера
mm
2.Прямоугольная камера
mm
≤10Pa (unload)
≤10Pa (unload)
